555定時�
閱讀�35264�(shí)間:2011-03-19 20:22:37

      555定時�是一種多用途的�(shù)字模擬混�集成電路。用它可方便地構成施密特觸發器(Trigger�、單�(wěn)�(tài)觸發器和多諧振蕩��555定時器使用靈�、方便,因而得到了廣泛�(yīng)��

電路�(jié)�(gòu)

      555定時器的電路�(jié)�(gòu)如圖所示。C1和C2為兩�(gè)電壓比較�,其功能是如果�+”輸入端電壓v+大于�-”輸入端電壓v-,即v+>v-�(shí),則比較器輸出vc為高電平(vc=1�,反之輸出vc為低電平(vc=0�。比較器C1參考電壓v1+(VREF1�=2/3Vcc,比較器C2的參考電壓v2-(VREF2�=1/3Vcc。如果v1+(VREF1)的外接端vco接固定電壓Vco,則v1+(VREF1�=vco,v2-(VREF2�=1/2Vco。與非門G1和G2�(gòu)成基本觸�(fā)�。其中輸�/R為置0�,低電平有效。比較器C1和比較器C2的輸出vc1、vc2為觸�(fā)信號。三極管TD是集電極�(kāi)路輸出三極管,為外接電容提供�、放電回�,稱為泄放三極管。反相器G3為輸出緩沖反相器,起整形和提高帶�(fù)載能力的作用�

555定時器的電路結構

功能�

555定時器的功能表

      將高觸發端TH和低觸發端TR連接在一�,上述的555功能表變?yōu)槿缦鹿δ鼙�?/FONT>

555定時器的功能表

�(yīng)�

  由于555定時器使用靈�、方便,所以在波形變換與產�、測量與控制、家用電�、電子玩具等�(lǐng)域得到了廣泛的應用�

 ?�?)構成施密特觸發�,用于TTL系統的接�,整形電路或脈沖鑒幅��

 ?�?)構成多諧振蕩器,組成信�(hào)�(chǎn)生電路;

 ?�?)構成單�(wěn)�(tài)觸發器,用于定時延時整形及一些定�(shí)�(kāi)�(guān)��

種類及性能

  555定時器產品有TTL型和CMOS型兩�(lèi)。TTL型產品型�(hào)的三位都�555,CMOS型產品的四位都是7555,它們的邏輯功能和外部引�(xiàn)排列完全相同�

  雙極性與CMOS�555定時器性能比較:兩者有相同的引腳排列,互相兼容,功能相�,可以互�,但�(yīng)注意使用上的差異�

555定時器性能比較

用構成施密特觸發�

  電路�(jié)�(gòu)與工作原�:

電路結構與工作原理

  �(dāng)?shù)?腳接直流電壓VI�(shí),則VT+=VI,VT-=1/2VI。因此改變電壓控制端CO(5�)的電壓可改變回差電壓。一般電壓控制端CO越高,ΔU越大,抗干擾能力越強,但靈敏度相�(yīng)降低�

  不使�5腳時,可懸空;也可接0.01uF的電�,旁路高頻干��

施密特觸發器波形圖及電壓傳輸特性

  形成回差原因�

  由于C1與C2的參考電壓不�,因而基本RS-FF的置0信號和置1信號必然�(fā)生在輸入信號vi的不同電平。從而形成了電壓傳輸回差�

用構成單�(wěn)�(tài)觸發�

  單穩�(tài)觸發器只有一�(gè)�(wěn)�(tài)狀�(tài)。在未加觸發信號之前,觸�(fā)器處于穩定狀�(tài),經觸發后,觸發器由�(wěn)定狀�(tài)翻轉為暫�(wěn)狀�(tài),暫�(wěn)狀�(tài)保持一段時間后,又�(huì)自動翻轉回原�(lái)的穩定狀�(tài)。單�(wěn)�(tài)觸發器一般用于延�(shí)和脈沖整形電��

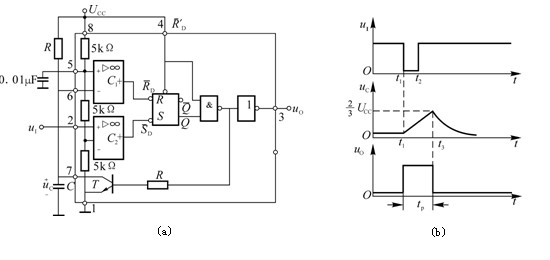

  單穩�(tài)觸發器電路的�(gòu)成形式很�。圖所示為�555定時器構成的單穩�(tài)觸發�,R、C為外接元�,觸�(fā)脈沖u1�2端輸入�5端不用時一般通過0.01uF電容接地,以防干擾。下面對�?qǐng)D(b)�(jìn)行分��

單穩態觸發器

  (1) �(wěn)�(tài)

  接通電源后,經R給電容C充電,當uc上升到大�Uc�(shí),基本RS觸發器復位,輸出u0=0。同�(shí),晶體管T�(dǎo)�,使電容C放電。此后uc<Uc,若不加觸發信號,即u1>U1,則u0保持0狀�(tài)。電路將一直處于這一�(wěn)定狀�(tài)�

  (2) 暫穩�(tài)

  在t=t1瞬間�2端輸入一�(gè)�(fù)脈沖,即u1<U1,基本RS觸發器置1,輸出為高電平,并使晶體管T截止,電路�(jìn)入暫�(wěn)�(tài)。此�,電源又�(jīng)R向C充電,充電時間常�(shù)=RC,電容的電壓 按指�(shù)�(guī)律上��

  在t=t2�(shí)�,觸�(fā)�(fù)脈沖消失(u1>U1),若uc<,則/RD=1�/SD=1,基本RS觸發器保持原狀�(tài),u0仍為高電��

  在t=t3�(shí)�,當uc上升略高��(shí)�/RD=0�/SD=1,基本RS觸發器復�,輸出u0=0,回到初始穩�(tài)。同�(shí),晶體管T�(dǎo)通,電容C通過T迅速放電直至uc�0。這時/RD=1�/SD=1,電路為下次翻轉做好了準��

  輸出脈沖寬度tp為暫�(wěn)�(tài)的持�(xù)�(shí)間,即電容C的電壓從0充至所需的時�。由

  由上式可知:

 ?�?改變R、C的�,可改變輸出脈沖寬度,從而可以用于定�(shí)控制�

 ?�?在R、C的值一定時,輸出脈沖的幅度和寬度是一定的,利用這一特性可�(duì)邊沿不陡、幅度不齊的波形�(jìn)行整��
